پهپاد شاهد ۱۳۶؛ بررسی کامل مشخصات، برد، موتور، قیمت و توان رزمی
پهپاد شاهد ۱۳۶؛ مشخصات، برد، موتور، قیمت و قدرت تخریب
مقدمه؛ شاهد ۱۳۶ چیست؟
شاهد ۱۳۶ یک پهپاد حمله یکطرفه دوربرد با بدنه بالدلتا، موتور پیستونی و کلاهک انفجاری است که برای اصابت مستقیم به اهداف ثابت طراحی شده است. این پرنده پس از انجام مأموریت به پایگاه بازنمیگردد و در لحظه برخورد، همراه کلاهک خود منهدم میشود؛ به همین دلیل در رسانهها معمولاً از آن با عناوینی مانند «پهپاد انتحاری» یا «پهپاد کامیکازه» یاد میکنند.
البته از نظر فنی، عبارت «پهپاد حمله یکطرفه» دقیقتر است. شاهد ۱۳۶ برخلاف بسیاری از مهمات سرگردان پیشرفته، ظاهراً برای جستوجوی مستقل هدف با دوربین و انتخاب لحظهای آن طراحی نشده و در پیکربندی پایه بیشتر شبیه یک موشک کروز ساده و کمهزینه عمل میکند: مختصات هدف پیش از پرتاب در سامانه وارد میشود و پرنده با ترکیبی از ناوبری اینرسی و ماهوارهای به سمت آن حرکت میکند.
توسعه این سامانه به صنایع هوایی شاهد و مجموعه صنایع هواپیماسازی ایران نسبت داده میشود. ساختار دقیق سازمانی پروژه و تقسیم کار میان شرکتهای ایرانی بهطور رسمی و کامل منتشر نشده است. موتور شناختهشده آن MD-550 نام دارد که تحقیقات مستقل، شرکت ایرانی «مادو» را تولیدکننده آن معرفی کردهاند. گزارش Conflict Armament Research و ارزیابی تصویری آژانس اطلاعات دفاعی آمریکا قطعات و موتور نمونههای بازیابیشده را با تجهیزات ایرانی مقایسه کردهاند.
اهمیت واقعی شاهد ۱۳۶ فقط در برد یا قدرت کلاهک آن خلاصه نمیشود. نقطه کلیدی، ترکیب برد زیاد، ساختمان نسبتاً ساده، امکان پرتاب گروهی و هزینه پایینتر در مقایسه با موشکهای کروز متعارف است. این ترکیب به کاربر اجازه میدهد تعداد زیادی هدف پروازی را وارد شبکه دفاع هوایی دشمن کند و حتی در صورت رهگیری بخش بزرگی از آنها، هزینه عملیاتی قابلتوجهی به مدافع تحمیل کند.
تاریخچه توسعه
اطلاعات رسمی و قابل اتکای عمومی درباره آغاز پروژه شاهد ۱۳۶ محدود است. ایران تاریخ شروع طراحی، نخستین پرواز آزمایشی یا زمان دقیق تحویل آن به نیروهای مسلح را منتشر نکرده است. بنابراین نمیتوان یک خط زمانی کامل مشابه پروژههای نظامی غربی برای آن ارائه کرد.
زمینه شکلگیری این سامانه را میتوان در نیاز ایران به ابزارهای حمله دوربرد ارزانتر از موشکهای کروز جستوجو کرد. تحریمهای طولانیمدت، محدودیت دسترسی به موتورهای توربینی پیشرفته و ضرورت تولید انبوه، استفاده از یک موتور پیستونی ساده و قطعات تجاری را منطقی میکرد. نتیجه، پرندهای شد که سرعت و انعطاف یک موشک کروز پیشرفته را ندارد، اما میتواند با هزینه کمتر، کلاهکی نسبتاً سنگین را به مسافت دور منتقل کند.
تصاویر علنی شاهد ۱۳۶ در رزمایشها و نمایشهای نظامی ایران از سال ۲۰۲۱ بیشتر مورد توجه قرار گرفتند. در این تصاویر، چند پهپاد روی یک پرتابگر ریلی نصبشده بر کامیون دیده میشدند؛ آرایشی که امکان استتار پرتابگر در ظاهر یک وسیله نقلیه تجاری و اجرای پرتابهای چندفروندی را فراهم میکند.
آژانس اطلاعات دفاعی آمریکا استفاده از شاهد ۱۳۶ در حمله سال ۲۰۲۱ به نفتکش «مرسر استریت» را مطرح کرده است. تحقیقات فرماندهی مرکزی آمریکا نیز منشأ ایرانی پهپاد حملهکننده را تأیید کرد، هرچند گزارش عمومی سنتکام در همه بخشها نام دقیق مدل را ذکر نمیکند. در این حمله دو نفر از خدمه کشتی جان باختند. گزارش رسمی سنتکام درباره مرسر استریت
شهرت جهانی این پهپاد از سپتامبر ۲۰۲۲ و پس از مشاهده نمونههایی با نام روسی «گران-۲» یا Geran-2 در جنگ اوکراین افزایش یافت. روسیه ابتدا از نمونههای مرتبط با طراحی ایرانی استفاده کرد و سپس روند بومیسازی و تولید در مجموعه صنعتی آلابوگا در تاتارستان را گسترش داد. اسناد منتشرشده در سال ۲۰۲۳ از برنامه اولیه تولید ۶۰۰۰ فروند خبر میدادند، اما این عدد هدف صنعتی بود و نباید آن را معادل تعداد تحویلشده در همان مقطع دانست. گزارش رویترز درباره تولید در آلابوگا
نسخهها و مدلهای مختلف
شاهد ۱۳۶ پایه
نسخه پایه ایرانی دارای بدنه بالدلتا، موتور پیستونی MD-550، ملخ رانشی و هدایت به سوی مختصات از پیش تعیینشده است. اطلاعات عمومی، کلاهکی در محدوده تقریبی ۴۰ تا ۵۰ کیلوگرم را برای آن نشان میدهد. ترکیب دقیق مواد منفجره و میزان واقعی ماده انفجاری در همه نمونهها یکسان نیست.
نسخههای دارای کلاهک متفاوت
برای خانواده شاهد ۱۳۱ و ۱۳۶ کلاهکهای انفجاری ـ ترکشزا، چندمنظوره و خرج گود مستند شدهاند. این تفاوت به معنی وجود چند مدل کاملاً مستقل از بدنه نیست؛ در بسیاری از موارد، یک پرنده مشابه با کلاهکی متناسب با نوع هدف تجهیز میشود.
گران-۲ روسی
گران-۲ نام روسی سامانه مبتنی بر شاهد ۱۳۶ است. نمونههای اولیه شباهت زیادی به محصول ایرانی داشتند، اما با گسترش تولید روسیه، تغییراتی در مواد بدنه، سیمکشی، سامانه ناوبری، حفاظت الکترونیکی، رنگ و انواع کلاهک مشاهده شد.
برخی نمونههای روسی از کلاهکهای شدیدالانفجار، آتشزا، خرج گود یا ترموباریک استفاده میکنند. در نمونههای جدیدتر، کلاهکهایی تا حدود ۹۰ کیلوگرم نیز گزارش شده است؛ چنین افزایشی میتواند با کاهش سوخت، تغییر مرکز جرم یا افت برد همراه باشد و نباید مشخصات آن را به همه گران-۲ها تعمیم داد. راهنمای فنی OSMP برای خانواده شاهد
شاهد ۲۳۸ و گران-۳
شاهد ۲۳۸ یک مشتق جتپیشران از این خانواده است و نباید آن را همان شاهد ۱۳۶ با نامی متفاوت دانست. موتور جت سرعت را افزایش میدهد، اما هزینه، مصرف سوخت و امضای حرارتی را نیز بیشتر میکند. نمونه مرتبط روسی معمولاً گران-۳ نامیده میشود.
شاهد ۱۳۱
شاهد ۱۳۱ برادر کوچکتر شاهد ۱۳۶ است، نه نسخهای کاملاً هماندازه. طول آن حدود ۲٫۶ متر، دهانه بالش ۲٫۲ متر، برد برآوردی آن حدود ۷۰۰ تا ۹۰۰ کیلومتر و کلاهکش تقریباً ۱۰ تا ۲۰ کیلوگرم است. پایدارکنندههای عمودی شاهد ۱۳۱ فقط بالای بال قرار دارند، درحالیکه پایدارکنندههای شاهد ۱۳۶ به بالا و پایین بال امتداد پیدا میکنند. مشخصات شاهد ۱۳۱ در OSMP

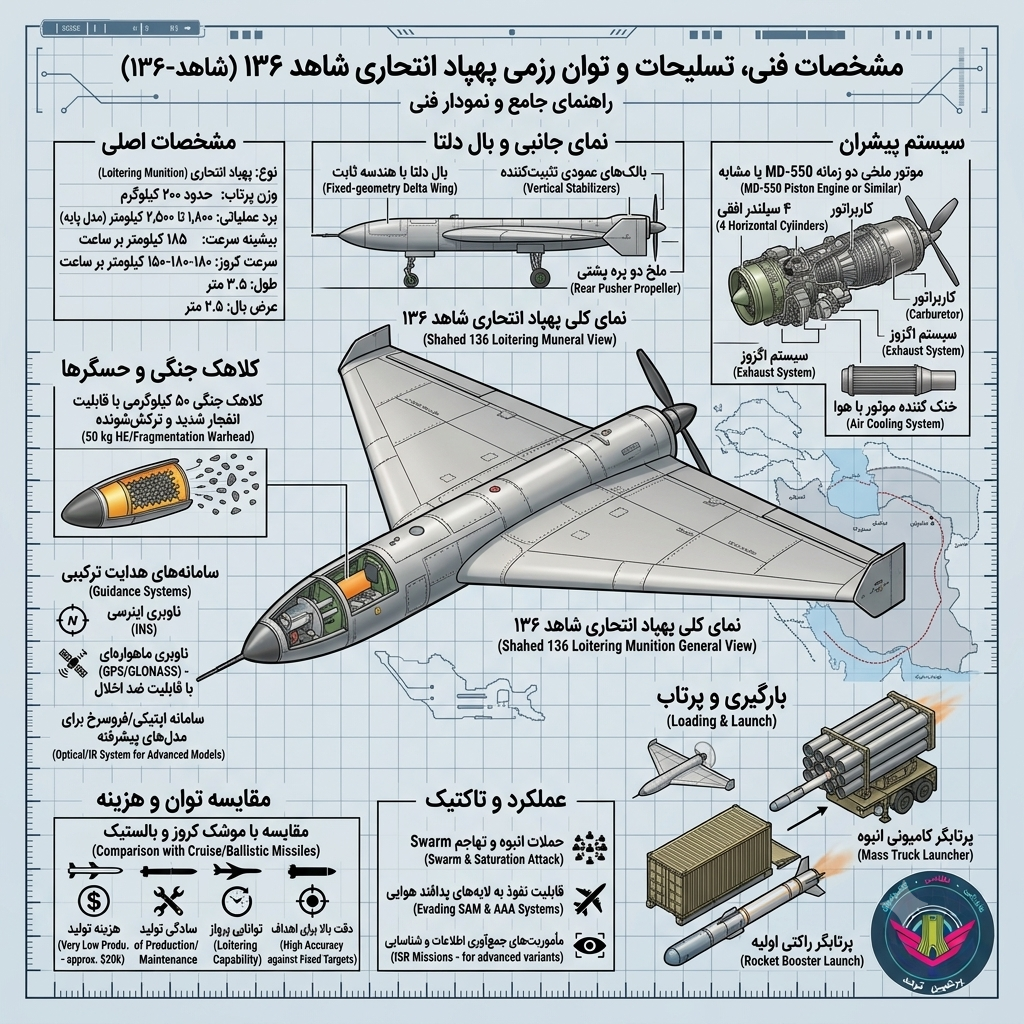

جدول مشخصات فنی شاهد ۱۳۶
| ویژگی | مشخصات |
|---|---|
| نام فارسی | شاهد ۱۳۶ |
| نام انگلیسی | Shahed-136 |
| نام روسی | Geran-2 / گران-۲ |
| کشور طراح | ایران |
| سازنده | منتسب به صنایع هوایی شاهد و هسا؛ موتور تولید مادو |
| نوع سامانه | پهپاد حمله یکطرفه دوربرد |
| نقش اصلی | حمله به اهداف ثابت و فشار بر شبکه دفاع هوایی |
| نخستین نمایش عمومی گسترده | ۲۰۲۱ |
| طول | حدود ۳٫۵ متر |
| دهانه بال | حدود ۲٫۵ متر |
| ارتفاع | رقم رسمی قابل اتکای عمومی منتشر نشده |
| وزن پرتاب | حدود ۲۰۰ کیلوگرم؛ برآورد عمومی |
| موتور | پیستونی چهارسیلندر MD-550 |
| قدرت موتور | حدود ۵۰ اسب بخار؛ برآورد منابع باز |
| آرایش ملخ | ملخ دوپره رانشی در انتهای بدنه |
| سرعت | حدود ۱۵۰ تا ۱۸۵ کیلومتر بر ساعت |
| برد | حدود ۱۰۰۰ تا ۲۰۰۰ کیلومتر؛ برآوردها متفاوتاند |
| سقف پرواز | اطلاعات قابل اتکای عمومی وجود ندارد |
| وزن کلاهک | معمولاً حدود ۴۰ تا ۵۰ کیلوگرم؛ برخی گران-۲های جدید تا حدود ۹۰ کیلوگرم |
| هدایت | ناوبری اینرسی و GNSS مانند GPS یا GLONASS |
| جستوجر اپتیکی | در نسخه پایه بهطور عمومی تأیید نشده |
| خدمه | بدون سرنشین |
| بازیابی | ندارد |
| سکوی پرتاب | ریل زمینی، کامیون و پرتابگر کانتینری |
| کاربران تأییدشده | ایران و روسیه |
| کاربران یا دریافتکنندگان گزارششده | حوثیهای یمن؛ وضعیت دقیق مدلها در همه موارد روشن نیست |
ابعاد و محدوده برد جدول بر پایه تحلیل نمونههای مستندشده تهیه شدهاند. OSMP برد شاهد ۱۳۶ را حدود ۱۰۰۰ تا ۲۰۰۰ کیلومتر، طول را ۳٫۵ متر و دهانه بال را ۲٫۵ متر اعلام میکند. این اعداد رسمی سازنده نیستند و ممکن است با کلاهک، سوخت و مسیر پرواز تغییر کنند. صفحه مشخصات شاهد ۱۳۶ در OSMP
طراحی و ساختار فنی
شاهد ۱۳۶ از یک بالدلتای بزرگ استفاده میکند که بخش عمده بدنه را تشکیل میدهد. این طراحی نسبتاً ساده، حجم مناسبی برای سوخت فراهم میکند و در سرعتهای پایین تا متوسط، پایداری و بازده قابل قبولی به وجود میآورد. حذف دم متعارف نیز تعداد قطعات و پیچیدگی تولید را کاهش میدهد.
در انتهای دو بال، سطوح عمودی کوچکی قرار دارند که به حفظ پایداری سمتی کمک میکنند. شکل این پایدارکنندهها یکی از مهمترین نشانههای تشخیص شاهد ۱۳۶ از شاهد ۱۳۱ است. در مدل ۱۳۶، آنها هم به سمت بالا و هم پایین بال امتداد دارند.
بدنه نمونههای ایرانی عمدتاً از مواد غیرفلزی، الیاف شیشه و ساختارهای سبک لانهزنبوری ساخته شده است. استفاده از این مواد وزن و هزینه را کاهش میدهد و میتواند بازتاب راداری را نسبت به یک بدنه فلزی هماندازه کمتر کند. بااینحال، شاهد ۱۳۶ یک پهپاد پنهانکار به مفهوم مهندسیشده جنگندههایی مانند F-35 نیست. موتور، ملخ، لبههای بدنه و اجزای داخلی همچنان بازتاب راداری و امضای صوتی و حرارتی ایجاد میکنند.
کلاهک در قسمت جلویی، مخزن سوخت در بخش میانی و موتور در انتهای بدنه قرار گرفته است. این چیدمان باید بهگونهای تنظیم شود که با مصرف سوخت، مرکز جرم پرنده از محدوده کنترلپذیر خارج نشود. افزایش وزن کلاهک در نمونههای روسی احتمالاً به تغییرات سازهای و مدیریت متفاوت سوخت نیاز داشته است.
شاهد ۱۳۶ ارابه فرود ندارد. پرتاب اولیه با کمک یک بوستر راکتی انجام میشود و پس از رسیدن پرنده به سرعت کافی، بوستر جدا شده یا فعالیتش پایان مییابد و موتور پیستونی پرواز را ادامه میدهد.

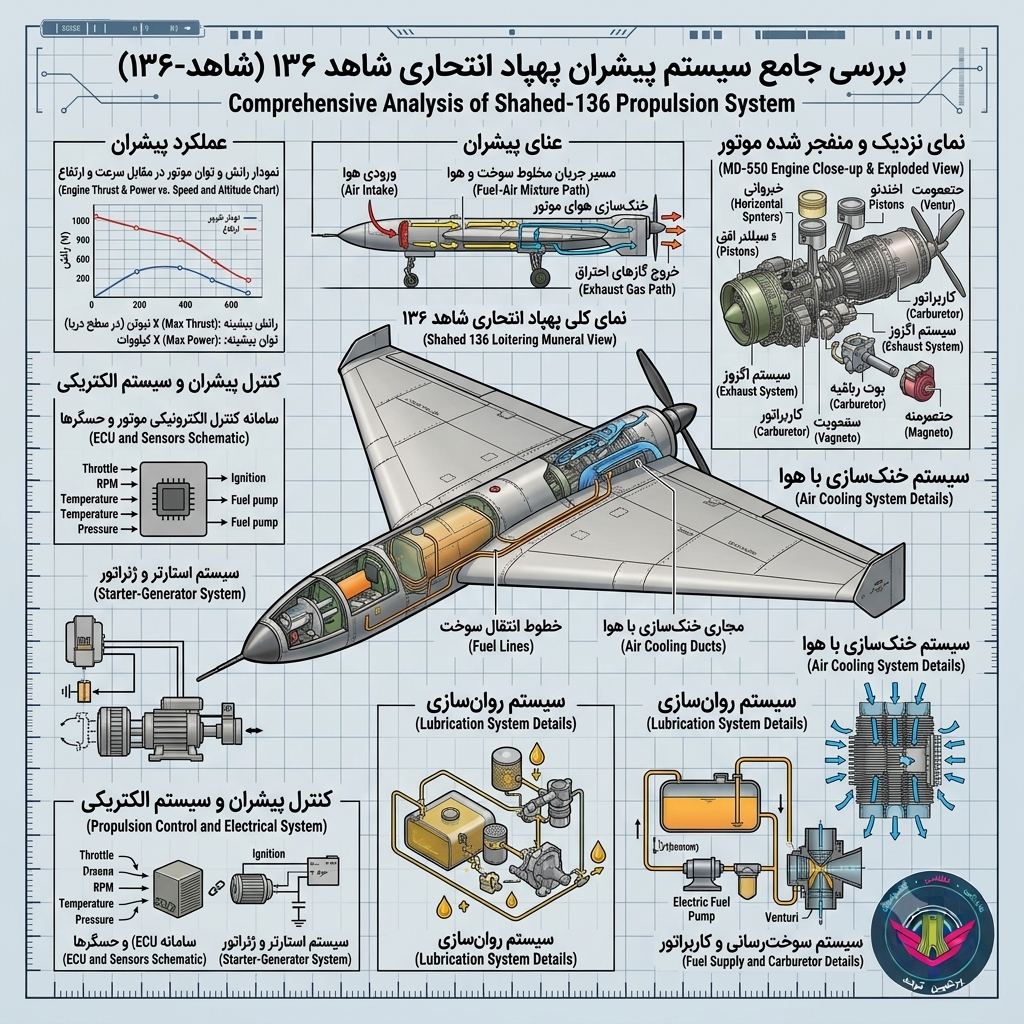

موتور و سامانه پیشران
موتور اصلی شاهد ۱۳۶، MD-550 معرفی شده است؛ یک موتور پیستونی چهارسیلندر تخت که از نظر طراحی به خانواده موتور آلمانی Limbach L550E شباهت دارد. آژانس اطلاعات دفاعی آمریکا موتورهای بازیابیشده در اوکراین را با MD-550 نمایشدادهشده در ایران منطبق دانسته است. گزارش تصویری DIA
این موتور با یک ملخ دوپره در آرایش رانشی کار میکند؛ یعنی ملخ پشت موتور قرار دارد و پرنده را به جلو هل میدهد. مزیت این آرایش، آزاد ماندن دماغه برای نصب کلاهک و تجهیزات ناوبری است.
توان موتور در منابع باز حدود ۵۰ اسب بخار برآورد میشود. عدد رسمی درباره مصرف سوخت، عمر عملیاتی یا فاصله میان تعمیرات منتشر نشده است. از آنجا که پرنده فقط یک مأموریت انجام میدهد، دوام چندصدساعته موتور اهمیت کمتری از قیمت، سادگی تولید و کارکرد مطمئن در همان پرواز دارد.
صدای بلند موتور و فرکانس مشخص آن یکی از ضعفهای مشهور شاهد ۱۳۶ است. صدای پرنده از فاصله قابلتوجه شنیده میشود و میتواند به سامانههای آشکارسازی صوتی یا دیدهبانهای زمینی هشدار بدهد. در مقابل، موتور پیستونی ارزانتر و کممصرفتر از موتور جت است و یکی از عوامل اصلی دستیابی به برد زیاد محسوب میشود.
سرعت، برد و عملکرد پروازی
سرعت شاهد ۱۳۶ معمولاً بین ۱۵۰ تا ۱۸۵ کیلومتر بر ساعت برآورد میشود. این رقم در مقایسه با موشکهای کروز زیرصوت بسیار پایین است و پرنده برای رسیدن به هدفی در فاصله ۱۰۰۰ کیلومتری، بسته به مسیر، باد و ارتفاع، ممکن است حدود شش تا هشت ساعت در راه باشد.
برد اعلامشده یا برآوردی منابع مختلف از حدود ۱۰۰۰ تا ۲۵۰۰ کیلومتر تغییر میکند. محدوده محتاطانهتر OSMP برابر ۱۰۰۰ تا ۲۰۰۰ کیلومتر است. برد نهایی به مقدار سوخت، وزن کلاهک، ارتفاع، باد، مسیر مانوردار و ذخیره موردنیاز برای اصلاح مسیر وابسته است.
این پهپاد سوپرکروز یا مسیر بالستیک ندارد. معمولاً در ارتفاع نسبتاً پایین یا متوسط حرکت میکند تا زمان کشف راداری را کاهش دهد. پرواز بسیار پایین میتواند مصرف سوخت را بهدلیل چگالی بیشتر هوا افزایش دهد و خطر برخورد با عوارض زمینی را بالا ببرد؛ در مقابل، پرواز در ارتفاع بیشتر کشف آن را برای رادارهای دوربرد آسانتر میکند.
توان رزمی شاهد را نباید فقط با درصد اصابت سنجید. حتی پرندهای که رهگیری میشود، میتواند موقعیت سامانههای پدافندی را آشکار کند، مهمات آنها را مصرف کند یا مسیر را برای موج بعدی موشکها و پهپادها شلوغ سازد.
رادار، حسگر و سامانه هدایت
در نسخه پایه، رادار یا جستوجر تصویری پیشرفتهای بهطور قابل اتکا تأیید نشده است. شاهد ۱۳۶ عمدتاً با ناوبری اینرسی و سیگنالهای ماهوارهای به سمت مختصات ثابت پرواز میکند. بنابراین برای حمله به ساختمان، انبار، تأسیسات انرژی یا هدفی با مکان مشخص مناسبتر از خودرو یا کشتی درحال حرکت است.
ناوبری اینرسی با استفاده از حسگرهای حرکتی، وضعیت تقریبی پرنده را محاسبه میکند. این روش به دریافت دائمی سیگنال خارجی وابسته نیست، اما خطای آن بهمرور انباشته میشود. GNSS برای اصلاح این خطا استفاده میشود و دقت برخورد را افزایش میدهد.
در صورت اخلال مؤثر بر سیگنال ماهوارهای، پرنده ممکن است مسیر را با سامانه اینرسی ادامه دهد، اما دقت آن کاهش پیدا میکند. به همین دلیل اخلال همیشه باعث سقوط فوری نمیشود و نتیجه آن به کیفیت سامانه، مدت اخلال و فاصله باقیمانده تا هدف بستگی دارد.
OSMP تأکید میکند که نمونه پایه شاهد ۱۳۶ مانند یک پهپاد شناسایی عادی از راه دور هدایت نمیشود و معمولاً به مختصات از پیش برنامهریزیشده میرود. ادعاهای مربوط به کنترل ماهوارهای زنده یا قابلیت خودکار شناسایی همه انواع هدف برای تمام نسخهها تأیید نشدهاند. راهنمای تصویری OSMP
جنگ الکترونیک و بقاپذیری
شاهد ۱۳۶ در پیکربندی شناختهشده فاقد گیرنده هشدار راداری، سامانه هشدار موشکی، چف، فلر یا اخلالگر دفاعی مشابه هواپیماهای رزمی است. بقاپذیری آن بیشتر بر سطح مقطع نسبتاً کم، ارتفاع پایین، مسیرهای پیچیده، حمله شبانه و تعداد زیاد پرندهها تکیه دارد.
اخلال GNSS میتواند دقت آن را کاهش دهد، اما سامانه اینرسی اجازه میدهد پرنده دستکم مسیر تقریبی را ادامه دهد. روسیه در نمونههای جدیدتر گران-۲ تغییراتی برای افزایش مقاومت ناوبری و تنوع آنتنها ایجاد کرده است، ولی میزان واقعی اثرگذاری آنها در همه شرایط محرمانه باقی مانده است.
نقطه قوت تاکتیکی شاهد این نیست که هر فروند بهتنهایی بقاپذیری بالایی دارد؛ بلکه از دست رفتن هر پرنده نسبتاً ارزان پذیرفتنی است. مدافع باید میان استفاده از مسلسل، توپ، پهپاد رهگیر، جنگ الکترونیک یا موشک گرانقیمت تصمیم بگیرد.

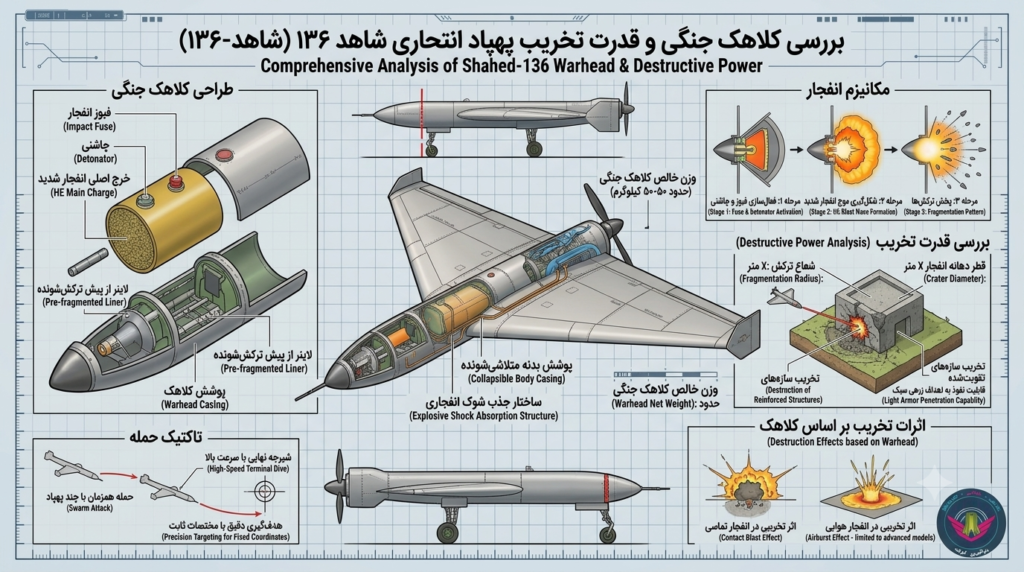

کلاهک و قدرت تخریب
کلاهک استاندارد شاهد ۱۳۶ معمولاً حدود ۴۰ تا ۵۰ کیلوگرم وزن دارد. این عدد وزن کامل کلاهک شامل پوسته، فیوز، خرجهای شکلدهنده و مواد ترکشزا است و نباید با وزن خالص ماده منفجره برابر دانسته شود.
کلاهک انفجاری ـ ترکشزا برای آسیب به ساختمانهای سبک، تجهیزات بدون حفاظت، تأسیسات انرژی و نفرات مناسب است. کلاهک خرج گود یا چندمنظوره میتواند اثر نفوذ بیشتری روی سازه یا خودرو ایجاد کند، اما شاهد ۱۳۶ با یک کلاهک ۵۰ کیلوگرمی جایگزین بمب سنگرشکن یا موشک کروز سنگین نیست.
در گران-۲های روسی، کلاهکهای شدیدالانفجار، آتشزا و ترموباریک مستند شدهاند. نمونههایی با کلاهک حدود ۹۰ کیلوگرم نیز گزارش شدهاند، ولی این ظرفیت به مدلهای جدید مربوط است و احتمالاً بر برد و ظرفیت سوخت اثر میگذارد. مستندات کلاهکها در OSMP
نحوه استفاده عملیاتی
چرخه استفاده از شاهد ۱۳۶ در سطح کلی شامل مراحل زیر است:
- هدف ثابت به کمک تصاویر ماهوارهای، پهپاد شناسایی، اطلاعات زمینی یا منابع دیگر شناسایی میشود.
- مختصات هدف و نقاط مسیر در سامانه مأموریت وارد میشوند.
- پرنده روی ریل پرتاب قرار میگیرد و سامانههای ناوبری و موتور بررسی میشوند.
- بوستر راکتی، پرنده را از ریل جدا کرده و به سرعت اولیه میرساند.
- موتور پیستونی ادامه پرواز را بر عهده میگیرد.
- پهپاد با کمک ناوبری اینرسی و GNSS مسیر برنامهریزیشده را طی میکند.
- در مرحله پایانی به مختصات هدف نزدیک شده و برخورد میکند.
این زنجیره نشان میدهد که کارایی سامانه به کیفیت اطلاعات هدف وابسته است. اگر مختصات اشتباه، قدیمی یا مربوط به هدفی متحرک باشد، برد زیاد بهتنهایی کمکی نمیکند. باید میان توانایی رسیدن به یک منطقه و توانایی اصابت دقیق به هدف دلخواه تفاوت قائل شد.
پرتاب همزمان چند فروند نیز لزوماً به معنای «هوش ازدحامی» نیست. در بسیاری از حملات، پهپادها صرفاً با زمانبندی و مسیرهای متفاوت به یک یا چند منطقه فرستاده میشوند.
تجربه عملیاتی و رزمی
حمله به نفتکش مرسر استریت؛ ۲۰۲۱
در ۳۰ ژوئیه ۲۰۲۱ یک پهپاد حمله یکطرفه به نفتکش مرسر استریت در دریای عمان برخورد کرد و دو نفر را کشت. سنتکام منشأ ایرانی اجزای پهپاد را اعلام کرد و DIA این حمله را با شاهد ۱۳۶ مرتبط دانست. ایران مسئولیت حمله را نپذیرفت؛ بنابراین باید میان نتیجه فنی تحقیقات و موضع رسمی طرفها تفاوت گذاشت.
جنگ اوکراین؛ از ۲۰۲۲
استفاده روسیه از شاهد ۱۳۶ و گران-۲ از سپتامبر ۲۰۲۲ بهطور گسترده مستند شد. این پرندهها علیه اهداف نظامی، زیرساخت انرژی و مناطق شهری به کار رفتند. تصاویر بدنهها، شمارهگذاریها، موتور و قطعات بازیابیشده امکان شناسایی مستقل سامانه را فراهم کردهاند.
آمار روزانه اوکراین معمولاً مجموعهای از شاهد، گران، پهپادهای مشابه و اهداف فریبنده را پوشش میدهد. ازاینرو نمیتوان همه اهداف اعلامشده را دقیقاً شاهد ۱۳۶ دانست. ادعاهای رهگیری نیز در زمان جنگ همیشه امکان راستیآزمایی مستقل کامل ندارند.
با گسترش تولید روسیه، حملات از چند فروند به موجهای بسیار بزرگتر رسید. گزارشهای جدید نشان میدهند گران-۲ به موتور، ناوبری و کلاهکهای متنوعتری مجهز شده و در کنار پهپادهای فریبنده استفاده میشود. گزارش رویترز درباره تکامل و مقابله با شاهد
حمله مستقیم ایران به اسرائیل؛ آوریل ۲۰۲۴
ایران در ۱۳ آوریل ۲۰۲۴ بیش از ۳۰۰ پهپاد و موشک را به سمت اسرائیل پرتاب کرد. گزارشهای عمومی و محدودیتهای اعمالشده بر قطعات موتورهای خانواده شاهد، استفاده از پهپادهای شاهد را در این عملیات تأیید میکنند؛ بااینحال، تعیین مدل دقیق تکتک پهپادها از دادههای عمومی ممکن نیست. بیشتر پرتابهها با مشارکت چند کشور رهگیری شدند و خسارت اعلامشده محدود بود. گزارش رویترز درباره حمله آوریل ۲۰۲۴
یمن و دریای سرخ
پهپادهای دارای طراحی نزدیک به خانواده شاهد در اختیار حوثیهای یمن مشاهده شدهاند. DIA انتقال شاهد ۱۳۶ را گزارش کرده، اما در برخی حملات دریایی، تشخیص میان شاهد ۱۳۱، شاهد ۱۳۶ و نمونههای بومیشده یمنی دشوار است. بنابراین نسبت دادن هر پهپاد بالدلتا به مدل ۱۳۶ از نظر فنی قابل دفاع نیست.
کاربران و کشورهای دریافتکننده
ایران
ایران کاربر و کشور طراح سامانه است. تعداد موجود در خدمت، نرخ تولید سالانه و تقسیم آن میان یگانها بهطور عمومی اعلام نشده است.
روسیه
روسیه ابتدا دریافتکننده پهپادهای مرتبط با ایران بود و سپس تولید گران-۲ را در داخل توسعه داد. ایران اعلام کرده بود تعدادی پهپاد پیش از آغاز جنگ اوکراین به روسیه داده است، اما کشورهای غربی و اوکراین انتقال و همکاری گستردهتری را گزارش کردهاند. روسیه اکنون یک تولیدکننده مهم مشتقات این طرح محسوب میشود.
حوثیهای یمن
ارزیابی DIA از انتقال شاهد ۱۳۶ به حوثیها حکایت دارد. بااینحال، تعداد تحویل، زمان دقیق قرارداد و میزان تولید محلی مشخص نیست و رابطه را نمیتوان یک فروش صادراتی عادی و شفاف دانست.
برای سایر کشورها، اطلاعات قابل اتکای عمومی درباره خرید رسمی شاهد ۱۳۶ وجود ندارد. نمایش یک پهپاد مشابه یا گزارش شبکههای اجتماعی برای اثبات قرارداد کافی نیست.
قیمت و هزینه عملیاتی
قیمت رسمی صادراتی شاهد ۱۳۶ منتشر نشده است. برآوردهای عمومی معمولاً از حدود ۲۰ هزار تا ۵۰ هزار دلار برای هر فروند آغاز میشوند، درحالیکه برخی تخمینهای قدیمیتر ارقامی تا ۱۰۰ هزار دلار یا بیشتر ارائه کردهاند. تفاوت میان نمونه ایرانی، گران-۲ روسی، نوع کلاهک و مقیاس تولید میتواند علت بخشی از این اختلاف باشد. برآورد OSMP و مقایسه اقتصادی رویترز
ارزش توافقهای میان ایران و روسیه را نباید ساده بر تعداد پهپادها تقسیم و حاصل را قیمت هر فروند اعلام کرد؛ چنین بستههایی ممکن است شامل دانش فنی، خط تولید، قطعات، موتور، آموزش، خدمات و زیرساخت باشند.
هزینه عملیاتی شاهد در مقایسه با هواپیمای رزمی یا موشک کروز پایینتر است، زیرا به خلبان، باند پرواز، بازیابی و تعمیر پس از مأموریت نیاز ندارد. در مقابل، هر فروند فقط یک بار استفاده میشود و حتی در صورت خطای ناوبری یا رهگیری، بهطور کامل از بین میرود.
مقایسه شاهد ۱۳۶ با رقبا
مقایسه شاهد ۱۳۶ و شاهد ۱۳۱
| ویژگی | شاهد ۱۳۶ | شاهد ۱۳۱ |
|---|---|---|
| طول | ۳٫۵ متر | ۲٫۶ متر |
| دهانه بال | ۲٫۵ متر | ۲٫۲ متر |
| برد برآوردی | ۱۰۰۰ تا ۲۰۰۰ کیلومتر | ۷۰۰ تا ۹۰۰ کیلومتر |
| وزن کلاهک | حدود ۴۰ تا ۵۰ کیلوگرم | حدود ۱۰ تا ۲۰ کیلوگرم |
| نقش | حمله دوربرد با اثر تخریبی بیشتر | حمله سبکتر و ارزانتر |
| هدایت | اینرسی و GNSS | اینرسی و GNSS |
مزیت شاهد ۱۳۶: برد و کلاهک بزرگتر و اثر بیشتر علیه زیرساخت.
مزیت شاهد ۱۳۱: ابعاد، هزینه و امضای کوچکتر و امکان حمل تعداد بیشتر.
مقایسه شاهد ۱۳۶ و هاروپ
| ویژگی | شاهد ۱۳۶ | IAI Harop |
|---|---|---|
| کشور | ایران | اسرائیل |
| پیشران | پیستونی | پیستونی |
| مداومت | وابسته به مسیر؛ چندین ساعت | تا ۹ ساعت طبق سازنده |
| نوع هدایت | عمدتاً مختصات از پیش تعیینشده | جستوجر اپتیکی و کنترل انسانی |
| هدف متحرک | توان پایه محدود | قابلیت شناسایی و تعقیب هدف |
| لغو حمله | در نسخه پایه تأیید نشده | دارد |
| هزینه | بسیار کمتر؛ برآوردی | منتشر نشده، احتمالاً بسیار بیشتر |
| کلاهک | حدود ۴۰ تا ۵۰ کیلوگرم | کوچکتر از شاهد ۱۳۶ |
مزیت شاهد ۱۳۶: برد انتقالی زیاد، کلاهک سنگین و هزینه کمتر برای حملات انبوه.
مزیت هاروپ: حسگر اپتیکی، کنترل انسان در حلقه، امکان لغو حمله و درگیری بهتر با اهداف متحرک. صفحه رسمی هاروپ
مقایسه شاهد ۱۳۶ و لنست-۳
| ویژگی | شاهد ۱۳۶ | Lancet-3 |
|---|---|---|
| کشور | ایران | روسیه |
| مأموریت | حمله راهبردی به اهداف ثابت | حمله تاکتیکی به تجهیزات |
| برد | ۱۰۰۰ تا ۲۰۰۰ کیلومتر | حدود ۴۰ کیلومتر در نسخه پایه |
| پیشران | موتور بنزینی | موتور الکتریکی |
| کلاهک | حدود ۴۰ تا ۵۰ کیلوگرم | حدود ۱ تا ۳ کیلوگرم در مدلهای پایه |
| هدایت نهایی تصویری | تأیید نشده | دارد |
| هدف متحرک | محدود | مناسبتر |
| امضای صوتی | زیاد | کمتر |
مزیت شاهد ۱۳۶: برد و قدرت تخریب بسیار بیشتر.
مزیت لنست: هدایت تصویری، دقت تاکتیکی و توان درگیری با خودروها، توپخانه و اهداف متحرک نزدیک جبهه. تحلیل فنی لنست-۳
مقایسه شاهد ۱۳۶ و مینی هارپی
| ویژگی | شاهد ۱۳۶ | Mini Harpy |
|---|---|---|
| کشور | ایران | اسرائیل |
| وزن کل | حدود ۲۰۰ کیلوگرم | ۵۰ کیلوگرم |
| برد | ۱۰۰۰ تا ۲۰۰۰ کیلومتر | ۱۰۰ کیلومتر |
| مداومت | چند ساعت | حداقل ۸۰ دقیقه |
| کلاهک | حدود ۴۰ تا ۵۰ کیلوگرم | ۷ کیلوگرم |
| حسگر | ناوبری مختصاتی | اپتیکی/فروسرخ و ضدتشعشع |
| هدف اصلی | اهداف ثابت دوربرد | رادار و اهداف تاکتیکی |
| پیشران | پیستونی | الکتریکی |
مزیت شاهد ۱۳۶: برد و کلاهک بهمراتب بزرگتر.
مزیت مینی هارپی: جستوجر دوگانه، دقت بالاتر، عملکرد علیه رادار، کنترل انسانی و امکان لغو یا حمله مجدد. مشخصات رسمی مینی هارپی
این مقایسهها نشان میدهند که «بهترین پهپاد انتحاری» بدون تعریف مأموریت معنایی ندارد. شاهد ۱۳۶ برای حمله ارزان و دوربرد به مختصات ثابت مناسب است؛ هاروپ و مینی هارپی برای جستوجو و انتخاب هدف پیچیدهترند و لنست یک سلاح تاکتیکی میدان نبرد است.
توان مقابله و آسیبپذیری
شاهد ۱۳۶ قابل رهگیری است و اصطلاح «غیرقابل رهگیری» درباره آن صحت فنی ندارد. این پهپاد بارها با موشکهای زمینبههوا، توپهای ضدهوایی، جنگندهها، مسلسلهای سنگین، اخلال الکترونیکی و پهپادهای رهگیر ساقط شده است.
رادارهای دوربرد میتوانند آن را کشف کنند، اما ارتفاع پایین، سرعت کم و سطح مقطع نسبتاً کوچک ممکن است کشف را دشوار یا دیرهنگام کند. شبکهای از رادار، حسگر اپتیکی، آشکارساز صوتی و دیدهبان زمینی عملکرد بهتری از اتکا به یک حسگر منفرد دارد.
اخلال GNSS میتواند دقت را کاهش دهد. پدافند توپخانهای و پهپادهای رهگیر نیز از نظر اقتصادی برای مقابله با آن مناسبتر از شلیک موشکهای چندمیلیوندلاری هستند. انهدام پرتابگر، مختلکردن زنجیره تأمین قطعات و حمله به مراکز تولید، روشهای مقابله غیرمستقیم محسوب میشوند.
بااینحال، هیچ روش دفاعی بهتنهایی تضمین صددرصدی ایجاد نمیکند. حمله گروهی از مسیرهای مختلف میتواند حسگرها و تیمهای پدافندی را اشباع کند، بهویژه اگر همراه موشکها و اهداف فریبنده انجام شود.
نقاط قوت شاهد ۱۳۶
- برد زیاد: امکان حمله به اهدافی در فاصله صدها تا بیش از هزار کیلومتر.
- هزینه نسبتاً پایین: مناسب برای تولید و استفاده در تعداد زیاد.
- کلاهک قابلتوجه: بزرگتر از بیشتر مهمات سرگردان تاکتیکی.
- پرتابگر ساده و متحرک: بینیاز از باند و قابل نصب روی کامیون.
- امکان حمله گروهی: ایجاد فشار همزمان روی حسگرها و سامانههای پدافندی.
- ساختار نسبتاً ساده: تولید آسانتر از موشک کروز مجهز به موتور توربینی.
- مداومت پروازی مناسب: امکان استفاده از مسیرهای غیرمستقیم.
- ترکیب ناوبری اینرسی و ماهوارهای: ادامه تقریبی مسیر در صورت اختلال محدود GNSS.
- انعطاف در نوع کلاهک: امکان استفاده از کلاهکهای انفجاری، ترکشزا یا چندمنظوره.
- اثر اقتصادی: وادارکردن دشمن به استفاده از شبکه دفاعی گسترده و پرهزینه.
نقاط ضعف شاهد ۱۳۶
- سرعت پایین: فرصت بیشتری برای کشف و رهگیری ایجاد میکند.
- صدای بلند موتور: هشدار صوتی زودهنگام در محیطهای آرام.
- نبود حسگر پیشرفته در نسخه پایه: محدودیت جدی علیه اهداف متحرک.
- وابستگی به مختصات دقیق: اطلاعات هدف قدیمی میتواند مأموریت را بیاثر کند.
- آسیبپذیری در برابر اخلال: اختلال طولانی GNSS میتواند دقت را کاهش دهد.
- نبود سامانه دفاعی: فاقد چف، فلر و هشداردهندههای متعارف است.
- قدرت محدود علیه اهداف سخت: جایگزین موشک سنگین یا بمب نفوذگر نیست.
- مصرف یکباره: حتی نمونه سالم پس از مأموریت قابل بازیابی نیست.
- وابستگی به برخی قطعات تجاری خارجی: زنجیره تأمین میتواند هدف تحریم قرار گیرد.
- کارایی وابسته به تعداد: یک فروند منفرد در برابر دفاع آماده، تهدید پیچیدهای نیست.
- ریسک خسارت ناخواسته: خطای ناوبری یا سقوط میتواند مناطق غیرنظامی را درگیر کند.
آینده و برنامههای ارتقا
آینده این خانواده به سمت تنوع بیشتر موتور، کلاهک و سامانه ناوبری حرکت کرده است. شاهد ۲۳۸ نشاندهنده تلاش برای افزایش سرعت با موتور جت است، هرچند چنین تغییری هزینه و مصرف سوخت را بالا میبرد.
روسیه نیز گران-۲ را از یک کپی نزدیک به نمونه ایرانی به خانوادهای بومیتر تبدیل کرده است. کلاهکهای سنگینتر، مواد بدنه متفاوت، آنتنهای جدید و تغییرات ناوبری از جمله موارد مستندشدهاند. تولید انبوه در آلابوگا باعث شده استفاده روسیه کمتر از واردات مستقیم سامانه کامل وابسته باشد.
افزودن ارتباط داده، هدایت تصویری پایانی، پردازش خودکار تصویر یا هماهنگی شبکهای از نظر فنی امکانپذیر است، اما نباید صرف نمایش یک نمونه آزمایشی، این قابلیتها را عملیاتی و فراگیر دانست.
مهمترین اثر آینده شاهد ۱۳۶ شاید خود این مدل نباشد، بلکه الگویی باشد که ایجاد کرده است: یک سلاح دوربرد ارزان و قابل تولید انبوه که کشورها را به توسعه پهپادهای مشابه وادار میکند و همزمان بازار جدیدی برای رادارهای کوچک، توپهای ضدهوایی، جنگ الکترونیک و پهپادهای رهگیر به وجود میآورد.
جمعبندی نهایی
شاهد ۱۳۶ یک پهپاد حمله یکطرفه دوربرد است که میان موشک کروز و مهمات سرگردان قرار میگیرد. مأموریت اصلی آن انتقال کلاهکی حدود ۴۰ تا ۵۰ کیلوگرمی به مختصات ثابت در فاصلهای طولانی و با هزینه کمتر از موشکهای کروز پیشرفته است.
این پهپاد سریع، پنهانکار یا شکستناپذیر نیست. موتور پرصدای آن قابل تشخیص است، سرعت پایینش زمان واکنش ایجاد میکند و نبود حسگر پایانی پیشرفته، توان حمله به اهداف متحرک را محدود میسازد. از سوی دیگر، سطح مقطع نسبتاً کم، پرواز ارتفاع پایین، برد زیاد و امکان پرتاب انبوه، مقابله با آن را به مسئلهای دشوار و پرهزینه تبدیل میکند.
تجربه جنگ اوکراین نشان داده است که ارزش راهبردی شاهد ۱۳۶ بیش از آنکه به فناوری بسیار پیشرفته وابسته باشد، از اقتصاد جنگ و مقیاس تولید ناشی میشود. اگر تعداد زیادی از این پهپادها همراه اهداف فریبنده و موشکها به کار روند، حتی شبکه دفاعی موفق نیز باید منابع زیادی برای کشف و رهگیری آنها مصرف کند.
در مقایسه با هاروپ یا مینی هارپی، شاهد حسگر و کنترل پیشرفتهتری ندارد؛ در مقایسه با لنست، برای هدف متحرک تاکتیکی مناسب نیست. برتری آن در برد، کلاهک و قیمت نسبی است. به همین دلیل باید آن را نه «بهترین پهپاد جهان»، بلکه سلاحی ساده، دوربرد و سازگار با جنگ فرسایشی دانست.
پرسشهای متداول درباره شاهد ۱۳۶
شاهد ۱۳۶ ساخت کدام کشور است؟
این پهپاد در ایران طراحی شده و ساخت آن به صنایع هوایی شاهد و مجموعه صنایع هواپیماسازی ایران نسبت داده میشود.
شاهد ۱۳۶ چه نوع سلاحی است؟
یک پهپاد حمله یکطرفه دوربرد است که همراه کلاهک خود به هدف برخورد میکند.
آیا شاهد ۱۳۶ همان موشک کروز است؟
از نظر عملکرد به موشک کروز ساده شباهت دارد، اما بهدلیل ساختار، موتور پیستونی و طبقهبندی سازنده معمولاً پهپاد حمله یکطرفه نامیده میشود.
برد شاهد ۱۳۶ چقدر است؟
برآوردهای عمومی معمولاً محدوده ۱۰۰۰ تا ۲۰۰۰ کیلومتر رابرآورد میشود. رقم واقعی به وزن کلاهک، سوخت و مسیر پرواز بستگی دارد.
سرعت شاهد ۱۳۶ چقدر است؟
سرعت آن معمولاً حدود ۱۵۰ تا ۱۸۵ کیلومتر بر ساعت برآورد میشود.
شاهد ۱۳۶ چه موتوری دارد؟
نسخه پایه از موتور پیستونی چهارسیلندر MD-550 با ملخ فشاردهنده استفاده میکند.
وزن شاهد ۱۳۶ چقدر است؟
وزن پرتاب آن در منابع عمومی حدود ۲۰۰ کیلوگرم تخمین زده میشود.
کلاهک شاهد ۱۳۶ چقدر وزن دارد؟
کلاهک نسخه پایه معمولاً حدود ۴۰ تا ۵۰ کیلوگرم است. برخی نمونههای روسی کلاهک بزرگتری دارند.
آیا تمام وزن کلاهک ماده منفجره است؟
خیر. بدنه کلاهک، فیوز، ترکشها و اجزای نفوذی نیز در وزن کل محاسبه میشوند.
شاهد ۱۳۶ چگونه هدایت میشود؟
این پهپاد از ناوبری اینرسی و سیگنالهای ماهوارهای برای رسیدن به مختصات برنامهریزیشده استفاده میکند.
آیا شاهد ۱۳۶ دوربین دارد؟
وجود دوربین هدفگیری استاندارد در نسخه پایه تأیید نشده است. بعضی نمونههای اصلاحشده ممکن است تجهیزات متفاوتی داشته باشند.
آیا شاهد ۱۳۶ میتواند هدف متحرک را بزند؟
نمونه پایه برای اهداف ثابت طراحی شده و توان قابل اتکایی برای تعقیب مستقل هدف متحرک ندارد.
Geran-2 چیست؟
گران-۲ نام روسی نمونه مبتنی بر شاهد ۱۳۶ است که اکنون در روسیه نیز تولید میشود.
تفاوت شاهد ۱۳۱ و شاهد ۱۳۶ چیست؟
شاهد ۱۳۱ کوچکتر است و برد و کلاهک کمتری دارد؛ شاهد ۱۳۶ کلاهکی بزرگتر و برد بیشتری ارائه میدهد.
آیا شاهد ۱۳۶ پنهانکار است؟
خیر. شکل و مواد بدنه میتوانند بازتاب راداری را کاهش دهند، اما آن را به پهپاد پنهانکار واقعی تبدیل نمیکنند.
آیا شاهد ۱۳۶ قابل رهگیری است؟
بله. رادار، جنگنده، توپ ضدهوایی، موشک کوتاهبرد و پهپاد رهگیر میتوانند آن را منهدم کنند.
چرا مقابله با شاهد ۱۳۶ دشوار است؟
ارتفاع پایین، اندازه محدود، پرتاب گروهی و تفاوت زیاد میان هزینه پهپاد و برخی موشکهای رهگیر، دفاع را دشوار میکنند.
قیمت شاهد ۱۳۶ چقدر است؟
قیمت رسمی منتشر نشده است. برآوردهای عمومی معمولاً حدود ۲۰ تا ۵۰ هزار دلار برای هر فروند ذکر میکنند.
چه کشورهایی شاهد ۱۳۶ را در اختیار دارند؟
ایران و روسیه کاربران شناختهشدهاند. DIA انتقال آن به حوثیهای یمن را نیز گزارش کرده است.
آیا شاهد ۱۳۶ در جنگ استفاده شده است؟
بله. استفاده گسترده آن در جنگ اوکراین مستند شده و خانواده شاهد در چند عملیات خاورمیانه نیز بهکار رفته است.
مهمترین نقطه قوت شاهد ۱۳۶ چیست؟
ترکیب برد زیاد، هزینه پایین و امکان تولید و پرتاب انبوه، مهمترین مزیت آن محسوب میشود.
بزرگترین ضعف شاهد ۱۳۶ چیست؟
سرعت پایین، صدای زیاد و وابستگی نسخه پایه به مختصات ثابت، مهمترین محدودیتهای آن هستند.
آیا شاهد ۱۳۶ بهترین مهمات سرگردان جهان است؟
چنین قضاوتی دقیق نیست. شاهد ۱۳۶ در حمله دوربرد و کمهزینه مزیت دارد، اما سامانههایی مانند هاروپ در حسگر، کنترل اپراتور و حمله به اهداف متحرک پیشرفتهترند.
