سامانه پاتریوت؛ بررسی کامل موشکها، رادار، برد، قیمت و توان واقعی در نبرد
موشک پاتریوت
پاتریوت یکی از شناختهشدهترین سامانههای پدافند هوایی و موشکی جهان است؛ اما برخلاف تصور عمومی، «پاتریوت» فقط نام یک موشک نیست. یک آتشبار پاتریوت از رادار آرایهفازی، مرکز کنترل درگیری، تجهیزات ارتباطی، مولدهای برق، پرتابگرهای متحرک و چند نوع موشک رهگیر تشکیل میشود.
این سامانه در ابتدا برای مقابله با هواپیماهای رزمی ساخته شد، اما پس از ارتقاهای متعدد به یکی از مهمترین ابزارهای دفاع پایانی در برابر موشکهای بالستیک تاکتیکی، موشکهای کروز و اهداف هوایی تبدیل شد. موشکهای PAC-2 با انفجار کلاهک ترکشزا در نزدیکی هدف عمل میکنند، درحالیکه خانواده PAC-3 برای برخورد مستقیم یا Hit-to-Kill طراحی شده است.
پاتریوت از جنگ خلیج فارس تا عراق، عربستان سعودی، اوکراین و درگیریهای جدید خاورمیانه در عملیات واقعی حضور داشته است. این سابقه رزمی هم نقاط قوت آن را نشان داده و هم محدودیتهای مهمی مانند هزینه زیاد، پوشش جهتدار رادارهای قدیمی، خطر حمله اشباعی و وابستگی به ذخیره موشک را آشکار کرده است.
مقایسه نسخههای مختلف پاتریوت
سامانه پاتریوت طی بیش از چهار دهه چندین بار ارتقا یافته است. به همین دلیل، عملکرد نسخه نخست MIM-104 را نباید با PAC-3 MSE امروزی یکسان دانست.
| نسخه | نقش اصلی | روش انهدام | ظرفیت معمول هر پرتابگر | وضعیت |
|---|---|---|---|---|
| MIM-104A | مقابله با هواپیما | انفجار و ترکش | ۴ موشک | قدیمی و عمدتاً کنار گذاشتهشده |
| MIM-104B | ضدهواگرد و برخی مأموریتهای ویژه | انفجار و ترکش | ۴ موشک | قدیمی |
| PAC-2 | هواپیما و موشک بالستیک تاکتیکی | کلاهک ترکشزا | ۴ موشک | ارتقایافته یا ذخیره |
| GEM/GEM+ | هواپیما و موشک بالستیک | ترکشزا با جستجوگر و فیوز بهتر | ۴ موشک | عملیاتی در برخی کشورها |
| GEM-C | موشک کروز و هدف هوایی | انفجار و ترکش | ۴ موشک | عملیاتی |
| GEM-T | هدف بالستیک و هواگرد | انفجار و ترکش | ۴ موشک | در حال تولید |
| PAC-3 CRI | موشک بالستیک، کروز و هواگرد | برخورد مستقیم | ۱۶ موشک | عملیاتی |
| PAC-3 MSE | تهدیدهای بالستیک و آیرودینامیکی پیشرفته | برخورد مستقیم | ۱۲ موشک | پیشرفتهترین نسخه عملیاتی |
| PAC-3 ACE | رهگیر ارزانتر مکمل | جزئیات کامل منتشر نشده | نامشخص | معرفیشده؛ هنوز عملیاتی نیست |
پرتابگر پاتریوت میتواند متناسب با مأموریت، ترکیبی از رهگیرها را حمل کند. ظرفیت دقیق هر پرتابگر به نوع محفظه و موشک بستگی دارد. لاکهید مارتین اعلام کرده است که بهجای چهار موشک بزرگ PAC-2 میتوان تا ۱۶ موشک PAC-3 CRI یا ۱۲ موشک PAC-3 MSE روی پرتابگر سازگار قرار داد. لاکهید مارتین
تاریخچه توسعه پاتریوت
ریشه پاتریوت به برنامه SAM-D ارتش آمریکا در دهه ۱۹۶۰ بازمیگردد. هدف پروژه، جایگزینی سامانههای Nike Hercules و تکمیل یا جانشینی سامانه Hawk در مقابله با هواپیماهای پیشرفته بود.
پاتریوت از ابتدا به رادار آرایهفازی مجهز شد؛ فناوریای که اجازه میداد پرتو رادار بدون چرخاندن مکانیکی آنتن با سرعت جابهجا شود. نام PATRIOT معمولاً به عبارت «Phased Array Tracking Radar to Intercept on Target» نسبت داده میشود.
نخستین واحدهای عملیاتی در دهه ۱۹۸۰ وارد خدمت شدند. در آن زمان مأموریت اصلی سامانه دفاع ضدهوایی بود و قابلیت ضد موشک بالستیک آن محدود محسوب میشد.
جنگ خلیج فارس در سال ۱۹۹۱ مسیر توسعه پاتریوت را تغییر داد. استفاده از سامانه علیه موشکهای عراقی اسکاد نشان داد دفاع بالستیک پایانی به رادار، نرمافزار، فیوز و موشک تخصصیتری نیاز دارد. تجربه همان جنگ به توسعه PAC-2 GEM و سپس خانواده PAC-3 کمک کرد.
نسخه PAC-3 در اوایل دهه ۲۰۰۰ وارد آمادگی رزمی شد. این موشک برخلاف PAC-2 از فناوری برخورد مستقیم استفاده میکرد. PAC-3 MSE نیز با موتور دوپالسه، سطوح کنترلی جدید و پاکت درگیری گستردهتر توسعه یافت.
برنامه پاتریوت همچنان ادامه دارد. ارتش آمریکا رادار LTAMDS را برای ایجاد پوشش کامل ۳۶۰ درجه و مقابله با تهدیدهای جدید آزمایش میکند. این رادار قرار است همراه شبکه فرماندهی IBCS، محدودیت پوشش جهتدار رادارهای قدیمی پاتریوت را کاهش دهد. ارتش آمریکا در سال ۲۰۲۵ آزمایش پوشش ۳۶۰ درجه LTAMDS را اعلام کرد. ارتش آمریکا

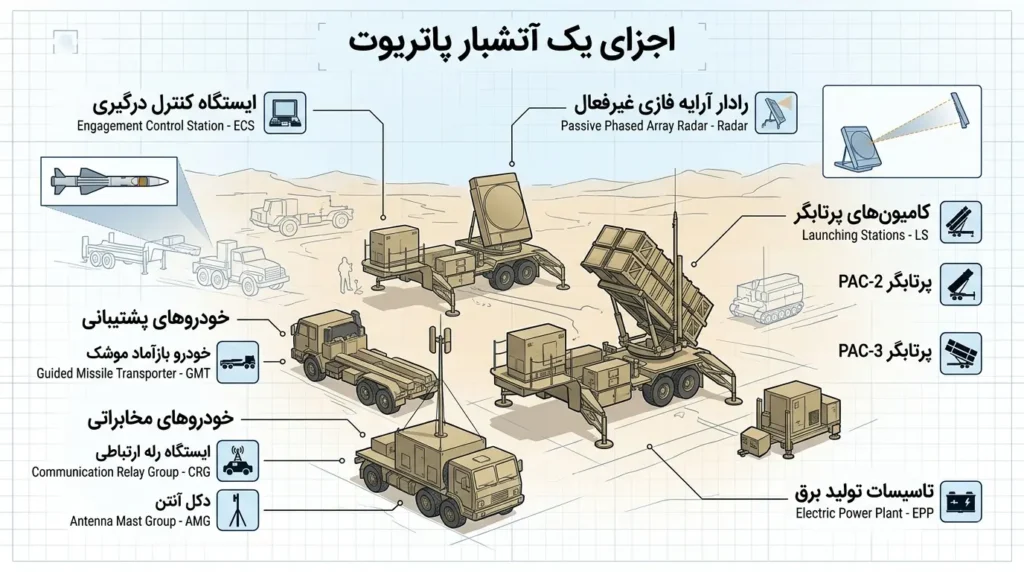

اجزای یک آتشبار پاتریوت
رادار AN/MPQ-53 یا AN/MPQ-65
رادار پاتریوت وظایف جستوجو، شناسایی، رهگیری هدف، هدایت موشک و ارزیابی نتیجه درگیری را انجام میدهد. رادارهای قدیمی AN/MPQ-53 و مدلهای جدیدتر AN/MPQ-65 و AN/MPQ-65A دارای آنتن آرایهفازی ثابت هستند.
مزیت این معماری، سرعت زیاد جابهجایی پرتو و توان انجام چند وظیفه بهصورت تقریباً همزمان است. محدودیت مهم آن، پوشش جهتدار است. آنتن اصلی رو به یک بخش مشخص قرار میگیرد و مانند برخی رادارهای چرخان، بهطور ذاتی تمام جهات را همزمان پوشش نمیدهد.
در صورت حمله از جهتی خارج از بخش پوشش یا نزدیکشدن همزمان تهدیدها از چند محور، آتشبار به هشدار حسگرهای خارجی، موقعیتیابی مناسب یا رادارهای اضافی نیاز پیدا میکند.
مرکز کنترل درگیری
مرکز کنترل یا Engagement Control Station محل کار خدمه سامانه است. رایانههای این بخش اطلاعات رادار، سامانه تشخیص دوست از دشمن و دادههای شبکه را ترکیب میکنند و درباره اختصاص موشک به هدف تصمیم میگیرند.
پاتریوت میتواند بخشی از یک شبکه بزرگتر باشد و اطلاعات را از رادارها و مراکز فرماندهی دیگر دریافت کند. در معماری جدید IBCS، الزام اینکه هر پرتابگر فقط به رادار همان آتشبار وابسته باشد کاهش پیدا میکند.
پرتابگرهای M901، M902 و M903
پرتابگرهای پاتریوت روی تریلر نصب شدهاند و پس از استقرار، محفظههای موشک را با زاویه به سمت آسمان قرار میدهند. برخلاف سامانههایی مانند S-400 یا SAMP/T که پرتاب عمودی دارند، موشک پاتریوت با زاویه مشخص پرتاب میشود.
پرتابگر میتواند در فاصلهای از رادار و مرکز کنترل مستقر شود و فرمان شلیک را از طریق ارتباطات دریافت کند. این جداسازی، امکان پوشش منطقه بزرگتر و کاهش تمرکز تجهیزات در یک نقطه را فراهم میکند.
مولد برق و ارتباطات
رادار قدرتمند پاتریوت به تجهیزات تولید برق نیاز دارد. آتشبار همچنین از دکلهای ارتباطی و رله برای اتصال پرتابگرها، مرکز کنترل و سطوح بالاتر فرماندهی استفاده میکند.
قطع برق، اخلال ارتباط یا تخریب مرکز فرماندهی میتواند کارایی آتشبار را کاهش دهد، حتی اگر پرتابگرها و موشکها سالم باقی مانده باشند.
جدول مشخصات فنی سامانه پاتریوت
بهدلیل تفاوت زیاد میان PAC-2، PAC-3 CRI و PAC-3 MSE، ارائه یک رقم ثابت برای برد و ارتفاع گمراهکننده است. بسیاری از ارقام دقیق PAC-3 نیز محرمانهاند.
| ویژگی | مشخصات |
|---|---|
| نام کامل | MIM-104 Patriot |
| کشور سازنده | ایالات متحده آمریکا |
| سازندگان اصلی | RTX/Raytheon و Lockheed Martin؛ مشارکت Boeing و شرکتهای دیگر |
| نوع | سامانه متحرک پدافند هوایی و ضد موشک |
| ورود اولیه به خدمت | دهه ۱۹۸۰ |
| اهداف | هواپیما، موشک کروز، پهپاد و موشک بالستیک تاکتیکی |
| رادارهای اصلی | AN/MPQ-53، AN/MPQ-65 و AN/MPQ-65A |
| رادار آینده | LTAMDS |
| مرکز کنترل | Engagement Control Station |
| پرتابگر | M901، M902 یا M903 |
| پیشران موشکها | سوخت جامد |
| هدایت PAC-2 | هدایت راداری با روش Track-via-Missile |
| هدایت PAC-3 | اینرسی، اصلاح مسیر و جستجوگر فعال راداری |
| روش انهدام PAC-2 | کلاهک انفجاری ترکشزا |
| روش انهدام PAC-3 | برخورد مستقیم Hit-to-Kill با تقویت کشندگی |
| ظرفیت پرتابگر | ۴ PAC-2، تا ۱۶ PAC-3 CRI یا ۱۲ PAC-3 MSE |
| خدمه | بسته به ساختار واحد؛ چندین نفر برای هر آتشبار |
| برد | وابسته به نوع موشک و هدف؛ ارقام دقیق PAC-3 عمومی نیست |
| کاربران | ۱۹ کشور طبق اعلام RTX در سال ۲۰۲۶ |
| قیمت هر PAC-3 MSE | حدود ۴ تا ۵ میلیون دلار در خرید داخلی؛ بسته صادراتی گرانتر |
| قیمت آتشبار | معمولاً بیش از یک میلیارد دلار با تجهیزات و موشکها |
طراحی و ساختار موشکهای پاتریوت
PAC-2
PAC-2 موشکی بزرگتر با بدنهای به قطر حدود ۴۱ سانتیمتر است. هر پرتابگر معمولاً چهار محفظه PAC-2 حمل میکند. موشک با نزدیکشدن به هدف، کلاهک انفجاری ترکشزا را منفجر میکند.
در مقابله با هواپیما، آسیب ناشی از ترکش میتواند برای انهدام کافی باشد. اما در برابر موشک بالستیک، صرف آسیبزدن به بدنه الزاماً کلاهک را نابود نمیکند. ممکن است بقایای موشک یا کلاهک همچنان در نزدیکی هدف زمینی سقوط کنند.
PAC-3 CRI
PAC-3 قطر کمتری دارد و چهار موشک آن در فضایی نزدیک به یک محفظه PAC-2 قرار میگیرند. به همین دلیل ظرفیت پرتابگر به ۱۶ موشک افزایش پیدا میکند.
این رهگیر برای برخورد مستقیم به هدف طراحی شده است. انرژی جنبشی برخورد با سرعت زیاد، موشک مهاجم یا کلاهک آن را منهدم میکند. PAC-3 همچنین دارای اجزایی برای افزایش اثر تخریبی در فاصله بسیار نزدیک است.
PAC-3 MSE
PAC-3 MSE نسخه بزرگتر و پرانرژیتر خانواده PAC-3 است. موتور دوپالسه به موشک اجازه میدهد بخشی از انرژی خود را برای مراحل بعدی پرواز نگه دارد. این ویژگی برد، ارتفاع و توان مانور نهایی را افزایش میدهد.
لاکهید مارتین اعلام میکند MSE پاکت درگیری را در برد و ارتفاع گسترش میدهد، اما رقم دقیق عملیاتی منتشر نمیکند. بنابراین اعداد ثابت و دقیقی که در برخی منابع غیررسمی دیده میشوند باید با احتیاط بررسی شوند. لاکهید مارتین
PAC-3 ACE
لاکهید مارتین در ژوئیه ۲۰۲۶ از رهگیر PAC-3 ACE رونمایی کرد. هدف این پروژه تولید رهگیری با هزینه کمتر از نصف PAC-3 MSE و افزایش عمق خشاب اعلام شده است.
ACE هنوز یک سامانه عملیاتی و اثباتشده نیست. شرکت سازنده قصد دارد از نرمافزار و زیرساخت کنترل آتش PAC-3 استفاده کند و تولید اولیه را در سالهای آینده آغاز کند. بنابراین قابلیتهای پیشنهادی آن را نباید هماکنون بخشی از توان عملیاتی پاتریوت دانست. لاکهید مارتین
موتور و پیشران
تمام موشکهای جدید پاتریوت از پیشران جامد استفاده میکنند. سوخت جامد اجازه میدهد موشک برای مدت طولانی در محفظه پرتاب نگهداری شود و بدون سوختگیری میدانی آماده شلیک باشد.
در PAC-3 MSE از موتور دوپالسه استفاده شده است. در این معماری، رانش در دو مرحله مدیریت میشود. موشک میتواند ابتدا شتاب بگیرد و سپس در بخش دیگری از مسیر، انرژی بیشتری برای رسیدن یا مانور نهایی دریافت کند.
برد رهگیر به سرعت و ارتفاع هدف نیز بستگی دارد. یک هواپیما که در ارتفاع زیاد به سمت آتشبار نزدیک میشود ممکن است از فاصله بیشتری درگیر شود؛ اما موشک کروز ارتفاعپایین بهدلیل افق راداری معمولاً در فاصله بسیار کوتاهتری کشف میشود.
رادار و سامانه هدایت
روش Track-via-Missile در PAC-2
PAC-2 از روشی موسوم به Track-via-Missile استفاده میکند. موشک سیگنال بازتابیافته از هدف را دریافت و اطلاعات آن را به سامانه زمینی منتقل میکند. رایانه زمینی مسیر اصلاحی را محاسبه و فرمان هدایت را برای موشک ارسال میکند.
این روش بخشی از مزایای جستجوگر نصبشده روی موشک را با قدرت پردازش سامانه زمینی ترکیب میکند. در عین حال موشک و رادار برای ادامه درگیری به ارتباط پایدار وابسته میمانند.
جستجوگر فعال PAC-3
PAC-3 در بخش میانی با سامانه اینرسی و اصلاح مسیر هدایت میشود و در مرحله نهایی از جستجوگر راداری فعال استفاده میکند. این جستجوگر باید هدف واقعی را از قطعات جداشده، فریبها یا بدنه شکسته موشک تشخیص دهد.
در رهگیری بالستیک، مسئله فقط رسیدن به نقطهای نزدیک هدف نیست. رهگیر باید در مدت کوتاه، جسم مناسب—معمولاً بخش حامل کلاهک—را تشخیص دهد و با آن برخورد کند.
نحوه استفاده عملیاتی
فرایند یک درگیری معمول پاتریوت چنین است:
- رادار پاتریوت یا یک حسگر خارجی، هدف را کشف میکند؛
- سامانه مسیر، سرعت، ارتفاع و نوع احتمالی هدف را محاسبه میکند؛
- شبکه فرماندهی دوست یا دشمنبودن هدف را بررسی میکند؛
- مرکز کنترل زمان و نوع موشک مناسب را انتخاب میکند؛
- یک یا چند رهگیر شلیک میشوند؛
- رادار زمینی مسیر هدف و موشک را بهروزرسانی میکند؛
- جستجوگر PAC-3 در مرحله نهایی فعال میشود؛
- رهگیر با هدف برخورد میکند یا PAC-2 در نزدیکی آن منفجر میشود؛
- سامانه نتیجه را ارزیابی و در صورت لزوم موشک دیگری شلیک میکند.
برای افزایش احتمال موفقیت ممکن است بیش از یک موشک به یک هدف شلیک شود. این روش احتمال عبور تهدید را کاهش میدهد، اما سرعت مصرف ذخیره موشک و هزینه دفاع را افزایش میدهد.
عملکرد پاتریوت مقابل هواپیما
پاتریوت در اصل برای مقابله با هواپیما ساخته شد و از نظر برد راداری، ارتفاع درگیری و سرعت واکنش میتواند برای جنگندهها، بمبافکنها و هواپیماهای پشتیبانی خطرناک باشد.
بااینحال، هواپیماها میتوانند با پرواز در ارتفاع پایین، استفاده از جنگ الکترونیک، موشکهای دورایستا و حمله به رادار از ورود مستقیم به پاکت درگیری خودداری کنند. جنگندههای پنهانکار نیز میتوانند فاصله کشف و تشکیل رد دقیق را کاهش دهند.
پاتریوت در برابر هواپیمای پنهانکار «ناتوان مطلق» نیست، اما هیچ سامانه راداری بهتنهایی رهگیری تضمینشده اف-۳۵ یا بی-۲ را فراهم نمیکند. دریافت اطلاعات از چند حسگر و رادار خارجی میتواند شانس کشف و درگیری را افزایش دهد.
عملکرد مقابل موشک بالستیک
PAC-3 و بهویژه PAC-3 MSE برای دفاع پایانی در برابر موشکهای بالستیک تاکتیکی طراحی شدهاند. دفاع پایانی یعنی رهگیری در بخش پایانی پرواز و نسبتاً نزدیک به منطقه تحت حفاظت.
این ویژگی پاتریوت را به سامانه دفاع نقطهای تبدیل میکند. یک آتشبار میتواند از شهر، پایگاه، بندر یا تأسیسات مهم دفاع کند، اما برای پوشش کامل یک کشور بزرگ به تعداد زیادی آتشبار و شبکه حسگر نیاز است.
سرعت زیاد، مانور نهایی، فریبها و شلیک چند موشک بالستیک بهطور همزمان میتوانند سامانه را تحت فشار قرار دهند. هیچ میزان موفقیتی به معنای مصونیت کامل نیست.
عملکرد مقابل موشک کروز و پهپاد
موشک کروز ارتفاعپایین ممکن است پشت عوارض زمین یا زیر افق رادار پنهان شود. در چنین شرایطی، برد اسمی موشک پاتریوت اهمیت کمتری از زمان کشف دارد.
پاتریوت میتواند موشک کروز را رهگیری کند، اما قرارگیری رادار، دریافت هشدار از هواپیماهای آواکس و اتصال به شبکه دفاعی بسیار مهماند.
از نظر فنی میتوان از پاتریوت علیه پهپاد استفاده کرد، اما شلیک موشکی چندمیلیوندلاری به یک پهپاد ارزان معمولاً از نظر اقتصادی مناسب نیست. سامانههای کوتاهبرد، توپ، موشک ارزانتر و جنگ الکترونیک باید لایه نخست دفاع در برابر پهپادهای کوچک باشند.
تجربه رزمی پاتریوت
جنگ خلیج فارس؛ موفقیتی که محل اختلاف شد
پاتریوت در سال ۱۹۹۱ برای رهگیری موشکهای عراقی اسکاد و الحسین به کار رفت. در جریان جنگ، مقامهای آمریکایی ابتدا نرخ موفقیت بسیار بالایی اعلام کردند و تصاویر درگیریها، پاتریوت را به نماد دفاع موشکی تبدیل کرد.
ارزیابیهای بعدی درباره تعداد واقعی رهگیریهای موفق تردید جدی ایجاد کردند. اداره پاسخگویی دولت آمریکا اعلام کرد اسناد موجود از ادعای موفقیت ۷۰ درصدی پشتیبانی کافی نمیکنند و روش ارزیابی دارای محدودیت و ناسازگاری بوده است. GAO
مشکل اصلی آن بود که نزدیکشدن یا منفجرشدن موشک پاتریوت کنار اسکاد الزاماً به معنای نابودی کلاهک نبود. این تجربه اهمیت برخورد مستقیم و تشخیص دقیق کلاهک را نشان داد.
جنگ عراق در سال ۲۰۰۳
نسخههای ارتقایافته PAC-2 GEM و PAC-3 در عملیات ۲۰۰۳ عملکرد بهتری علیه موشکهای تاکتیکی عراق نشان دادند. بااینحال، پاتریوت در چند حادثه آتش خودی نیز نقش داشت.
یک جنگنده تورنادوی نیروی هوایی بریتانیا و یک F/A-18C نیروی دریایی آمریکا بر اثر شلیک پاتریوت از دست رفتند. در حادثه دیگری، یک F-16 آمریکایی پس از قفل رادار پاتریوت، موشک ضدتشعشع به سمت رادار شلیک کرد.
این حوادث نشان دادند خودکارسازی بالا، نقص تشخیص و فشار زمانی میتوانند سامانهای دفاعی را برای نیروهای خودی خطرناک کنند. پس از آن، نرمافزار، قواعد درگیری و فرایند تشخیص دوست از دشمن اصلاح شدند.
عربستان سعودی و جنگ یمن
عربستان سعودی از پاتریوت برای مقابله با موشکهای شلیکشده از یمن استفاده کرده است. برخی رهگیریها موفق اعلام شدند، اما ویدئوهایی از خطای موشک، انفجار زودهنگام یا بازگشت یک رهگیر نیز منتشر شد.
در ژوئیه ۲۰۲۶، منابع امنیتی یونان به رویترز گفتند یک آتشبار پاتریوت با خدمه یونانی مستقر در عربستان، دو موشک بالستیک شلیکشده از یمن به سمت تأسیسات نفتی ینبع را رهگیری کرده است. رویترز
جنگ اوکراین
اوکراین از سال ۲۰۲۳ پاتریوت را برای دفاع از شهرها و تأسیسات حساس به کار گرفت. این سامانه در مقابله با موشکهای بالستیک اسکندر و موشک هواپرتاب کینژال اهمیت ویژهای پیدا کرد.
در مه ۲۰۲۳ آمریکا تأیید کرد که اوکراین با استفاده از پاتریوت یک موشک کینژال را سرنگون کرده است. روسیه کینژال را موشکی هایپرسونیک معرفی میکند، اما سرعت هایپرسونیک به معنای غیرقابل رهگیریبودن نیست؛ مسیر، مانور، ارتفاع و سرعت باقیمانده در مرحله نهایی اهمیت دارند. رویترز
ادعاهای دو طرف درباره تعداد شلیکها و رهگیریها همیشه قابل تأیید مستقل نیستند. دادههای جنگ همچنین نشان میدهند پاتریوت نمیتواند تمام موشکهای بالستیک را در همه شرایط متوقف کند، بهویژه زمانی که ذخیره رهگیر محدود یا حمله اشباعی باشد.
کاربران سامانه پاتریوت
RTX در سال ۲۰۲۶ اعلام کرد پاتریوت پایه دفاع هوایی و موشکی ۱۹ کشور است و بیش از ۲۴۰ واحد آتش تحویل داده شده است. RTX
کاربران یا خریداران شناختهشده شامل کشورهای زیر هستند:
- ایالات متحده؛
- آلمان؛
- هلند؛
- یونان؛
- اسپانیا؛
- لهستان؛
- رومانی؛
- سوئد؛
- سوئیس؛
- ژاپن؛
- کره جنوبی؛
- تایوان؛
- عربستان سعودی؛
- کویت؛
- قطر؛
- امارات متحده عربی؛
- بحرین؛
- اوکراین.
وضعیت اسرائیل متفاوت است. این کشور پس از چند دهه خدمت، در سال ۲۰۲۴ کنارگذاشتن پاتریوت را اعلام کرد و دفاع خود را بیشتر بر سامانههای بومی گنبد آهنین، فلاخن داوود و خانواده Arrow متمرکز ساخت. بخشی از تجهیزات یا موشکهای بازنشسته نیز برای انتقال احتمالی به اوکراین مطرح شدند. رویترز
قیمت سامانه و موشکهای پاتریوت
قیمت دقیق یک آتشبار ثابت نیست. تعداد پرتابگرها، نوع رادار، موشکها، آموزش، قطعات، خودروها، زیرساخت، نگهداری و پشتیبانی در مبلغ قرارداد اثر دارند.
یک واحد آتش جدید همراه با تجهیزات و موشکها معمولاً بیش از یک میلیارد دلار قیمت دارد. قراردادهای صادراتی چندمیلیارددلاری نیز ممکن است شامل چند آتشبار، صدها موشک و سالها پشتیبانی باشند.
اسناد بودجه ارتش آمریکا قیمت PAC-3 MSE را حدود ۴ تا ۵ میلیون دلار برای هر موشک نشان میدهند. در قرارداد صادراتی، هزینه سرشکنشده میتواند بیشتر باشد؛ زیرا محفظه، قطعات، آموزش و پشتیبانی نیز در بسته قرار میگیرند.
قرارداد ۹٫۸ میلیارددلاری سال ۲۰۲۵ آمریکا شامل تولید ۱۹۷۰ موشک PAC-3 MSE و سختافزار مرتبط بود. تقسیم ساده ارزش قرارداد بر تعداد موشک، قیمت دقیق هر تیر را نشان نمیدهد. رویترز
در سال ۲۰۲۶ نیز فروش احتمالی ۷۳۰ موشک PAC-3 MSE و تجهیزات مرتبط به عربستان با سقف ۹ میلیارد دلار تأیید شد. این رقم یک برآورد حداکثری فروش خارجی است و الزاماً ارزش قرارداد نهایی نخواهد بود. رویترز
مقایسه پاتریوت با رقبا
| معیار | Patriot PAC-3 MSE | S-400 | THAAD | SAMP/T NG | باور-۳۷۳ |
|---|---|---|---|---|---|
| نقش اصلی | دفاع پایانی هوایی و بالستیک | پدافند منطقهای بلندبرد | دفاع بالستیک ارتفاعبالا | دفاع هوایی و بالستیک | پدافند بلندبرد |
| مقابله با هواپیما | بله | بله | خیر؛ مأموریت اصلی نیست | بله | بله، طبق ادعای ایران |
| مقابله با موشک بالستیک | بله، مرحله پایانی | محدود و وابسته به موشک | تخصصی | بله | ادعا شده؛ شواهد عمومی محدود |
| روش PAC-3/رهگیر اصلی | برخورد مستقیم | وابسته به نوع موشک | برخورد مستقیم | انفجار و ترکش هدایتشده | جزئیات کامل نامشخص |
| پوشش راداری | در مدل قدیمی جهتدار؛ LTAMDS با پوشش کامل | چند رادار | رادار AN/TPY-2 | رادار AESA با پوشش ۳۶۰ درجه | رادار آرایهفازی |
| تجربه رزمی | گسترده | محدودتر و نتایج مورد اختلاف | تجربه عملیاتی محدودتر | دارای سابقه عملیاتی | تجربه مستقل شفاف محدود |
| تعداد موشک روی پرتابگر | تا ۱۲ MSE یا ۱۶ CRI | وابسته به نوع موشک | ۸ | ۸ موشک در هر پرتابگر | معمولاً چند محفظه |
| نقطه قوت | دفاع بالستیک اثباتشده و شبکه کاربران | برد ضدهوایی زیاد | ارتفاع رهگیری بالا | پوشش ۳۶۰ درجه و تحرک | تولید داخلی ایران |
| محدودیت اصلی | هزینه و پوشش جهتدار رادار قدیمی | شفافیت و تجربه رزمی | ناتوانی در مأموریت ضدهواگرد معمولی | تعداد کمتر کاربران | کمبود داده مستقل |
پاتریوت در برابر S-400
S-400 با موشکهای گوناگون برای دفاع منطقهای و درگیری با هواپیما در بردهای بلند طراحی شده است. پاتریوت PAC-3 MSE بیشتر بر دفاع پایانی و انهدام دقیق موشک بالستیک تمرکز دارد.
اعلام برد ۴۰۰ کیلومتر برای یکی از موشکهای S-400 به معنای توان انهدام تمام اهداف در این فاصله نیست. هدف ارتفاعپایین ممکن است بهدلیل انحنای زمین بسیار دیرتر کشف شود. از سوی دیگر، پاتریوت تجربه رزمی بالستیک بیشتری دارد.
پاتریوت در برابر THAAD
این دو سامانه مکمل یکدیگرند. THAAD برای رهگیری موشکهای بالستیک در ارتفاع بیشتر و درون یا بیرون جو طراحی شده و برای سرنگونی هواپیما به کار نمیرود. پاتریوت لایه پایینتر دفاع را پوشش میدهد.
اگر THAAD موفق نشود، PAC-3 ممکن است فرصت دیگری برای رهگیری در ارتفاع پایینتر فراهم کند. یکپارچهسازی حسگرها و فرماندهی این دو سامانه از برنامههای مهم ارتش آمریکا است.
پاتریوت در برابر SAMP/T NG
SAMP/T NG محصول فرانسه و ایتالیا است و از موشکهای Aster 30 استفاده میکند. رادار جدید آن پوشش همزمان ۳۶۰ درجه دارد و برد ضدهوایی تا ۱۵۰ کیلومتر برای آن اعلام شده است. MBDA
پاتریوت شبکه کاربران بزرگتر و تجربه رزمی بیشتری دارد، اما SAMP/T NG از ابتدا با رادار ۳۶۰ درجه و خدمه نسبتاً کم طراحی شده است.
پاتریوت در برابر باور-۳۷۳
ایران برای باور-۳۷۳ و صیاد-۴B برد بیش از ۳۰۰ کیلومتر اعلام کرده است. این رقم از برد عمومی اعلامنشده PAC-3 بیشتر به نظر میرسد، اما دو سامانه مأموریت و روش متفاوتی دارند.
PAC-3 MSE یک رهگیر تخصصی برخورد مستقیم با سابقه رزمی است. درباره عملکرد واقعی باور-۳۷۳ در برابر موشک بالستیک و اهداف پنهانکار اطلاعات مستقل کمتری وجود دارد. بنابراین مقایسه صرفاً بر اساس برد اسمی درست نیست.
آیا پاتریوت میتواند موشک هایپرسونیک را بزند؟
اصطلاح هایپرسونیک فقط به سرعت بیش از پنج برابر صوت اشاره دارد. بسیاری از موشکهای بالستیک از دههها قبل در بخشی از مسیر با چنین سرعتی حرکت میکردند.
دشواری اصلی به توان مانور، مسیر غیرقابل پیشبینی، ارتفاع و سرعت باقیمانده در مرحله پایانی مربوط است. پاتریوت در اوکراین دستکم یک رهگیری تأییدشده کینژال داشته است؛ اما این موضوع ثابت نمیکند هر موشک هایپرسونیک در هر شرایطی قابل رهگیری است.
گلایدهای هایپرسونیک مانورپذیر میتوانند چالش متفاوت و پیچیدهتری ایجاد کنند. موفقیت مقابل یک کینژال را نباید به تمام سلاحهای هایپرسونیک تعمیم داد.
دشمن چگونه با پاتریوت مقابله میکند؟
روشهای اصلی مقابله عبارتاند از:
- شناسایی محل رادار و پرتابگرها با ماهواره و پهپاد؛
- حمله با موشک ضدتشعشع به رادار فعال؛
- استفاده از جنگ الکترونیک و اهداف کاذب؛
- حمله همزمان از چند جهت؛
- شلیک ترکیبی پهپاد، موشک کروز و موشک بالستیک؛
- مجبورکردن سامانه به مصرف موشکهای گران علیه اهداف کمارزش؛
- حمله مجدد هنگام بارگذاری پرتابگر؛
- استفاده از موشک بالستیک مانورپذیر؛
- پرواز در ارتفاع پایین و بهرهگیری از عوارض زمین؛
- حمله به مولد برق، ارتباطات و مرکز کنترل؛
- نفوذ سایبری یا ایجاد اختلال در شبکه فرماندهی.
برای حفظ بقا، آتشبار باید جابهجا شود، انتشار راداری را مدیریت کند، از استتار و اهداف کاذب استفاده کند و درون یک شبکه چندلایه فعالیت داشته باشد.
نقاط قوت پاتریوت
- توان مقابله با هواپیما، موشک کروز و موشک بالستیک؛
- رهگیر PAC-3 با فناوری برخورد مستقیم؛
- سابقه گسترده آزمایش و استفاده رزمی؛
- امکان حمل چند نوع موشک روی یک پرتابگر؛
- ظرفیت بالای ۱۲ یا ۱۶ رهگیر در نسخههای PAC-3؛
- شبکه بزرگ کاربران و پشتیبانی مشترک؛
- قابلیت ارتقای نرمافزار، رادار و موشک؛
- اتصال به سامانههای فرماندهی مانند IBCS؛
- توان استفاده از اطلاعات حسگرهای خارجی؛
- تحرک بیشتر نسبت به سامانههای ثابت؛
- عملکرد اثباتشده علیه برخی موشکهای بالستیک؛
- برنامه تولید و توسعه بلندمدت.
نقاط ضعف پاتریوت
- قیمت بسیار زیاد آتشبار و موشکها؛
- نامناسببودن اقتصادی برای پهپادهای ارزان؛
- پوشش جهتدار رادارهای قدیمی؛
- وابستگی زیاد به اطلاعات و ارتباطات شبکهای؛
- آسیبپذیری رادار فعال در برابر موشک ضدتشعشع؛
- محدودبودن منطقه دفاعشده در برابر موشک بالستیک؛
- امکان اشباع با حمله پرتعداد؛
- زمان و تجهیزات لازم برای جابهجایی و استقرار؛
- نیاز به خدمه آموزشدیده و تعمیرات تخصصی؛
- احتمال آتش خودی در صورت نقص تشخیص یا تصمیمگیری؛
- مصرف چند موشک برای یک هدف دشوار؛
- محدودیت ذخایر و سرعت تولید؛
- خطر حمله هنگام بارگذاری مجدد؛
- ناتوانی در ایجاد دفاع صددرصدی.
آینده پاتریوت
پاتریوت قرار نیست در آینده نزدیک بازنشسته شود. رویترز در اوت ۲۰۲۶ گزارش داد این سامانه با ارتقاهای مداوم احتمالاً تا حدود سال ۲۰۴۸ در خدمت باقی میماند. رویترز
مهمترین ارتقاهای آینده عبارتاند از:
- جایگزینی رادار قدیمی با LTAMDS دارای پوشش ۳۶۰ درجه؛
- گسترش استفاده از شبکه فرماندهی IBCS؛
- افزایش تولید PAC-3 MSE؛
- توسعه رهگیر ارزانتر PAC-3 ACE؛
- ایجاد خطوط تولید و تعمیر در اروپا؛
- هماهنگی بیشتر با THAAD و سایر حسگرها؛
- بهبود نرمافزار تشخیص هدف و مقاومت در برابر اخلال؛
- افزایش عمق خشاب برای مقابله با حملات پرتعداد.
تقاضای جهانی بسیار بیشتر از ظرفیت تولید فعلی است. جنگ اوکراین و درگیریهای خاورمیانه ذخایر را تحت فشار قرار دادهاند. این کمبود نشان میدهد تولید صنعتی و ذخیره موشک به اندازه برد و دقت سامانه اهمیت راهبردی دارد.
جمعبندی نهایی
پاتریوت سامانهای چندجزئی است که از یک سلاح ضدهواگرد دوران جنگ سرد به سامانهای پیشرفته برای دفاع هوایی و موشکی تبدیل شده است. نسخههای PAC-2 با کلاهک ترکشزا هنوز برای مقابله با هواپیما و موشک کروز کاربرد دارند، درحالیکه PAC-3 و PAC-3 MSE برای برخورد مستقیم با موشکهای بالستیک و تهدیدهای پیشرفته طراحی شدهاند.
مهمترین نقطه قوت پاتریوت، ترکیب تجربه رزمی، رادار آرایهفازی، رهگیر برخورد مستقیم و امکان اتصال به شبکههای گسترده است. عملکرد آن در اوکراین ثابت کرد که برخی موشکهای بسیار سریع، از جمله کینژال، در شرایط مناسب قابل رهگیریاند.
اما پاتریوت شکستناپذیر نیست. تجربه جنگ خلیج فارس نشان داد ادعاهای اولیه درباره موفقیت میتوانند اغراقآمیز باشند. حوادث آتش خودی سال ۲۰۰۳ نیز خطر اتکای بیش از اندازه به خودکارسازی را آشکار کردند. حملات اشباعی، کمبود موشک، پوشش جهتدار رادارهای قدیمی و هزینه چندمیلیوندلاری هر رهگیر همچنان محدودیتهای اساسی هستند.
پاتریوت بیشترین کارایی را زمانی دارد که بخشی از یک دفاع چندلایه باشد. سامانههای کوتاهبرد باید پهپادها و موشکهای ارزان را هدف قرار دهند، پاتریوت لایه پایانی دفاع بالستیک را تشکیل دهد و سامانهای مانند THAAD تهدیدهای بالستیک را در ارتفاع بیشتر درگیر کند.
بنابراین پاتریوت را نه میتوان یک «سپر نفوذناپذیر» دانست و نه سامانهای ناکارآمد. این سامانه یکی از معتبرترین ابزارهای دفاع پایانی جهان است، اما موفقیت آن به تعداد آتشبارها، ذخیره موشک، پوشش حسگر، آموزش خدمه و نوع حمله دشمن بستگی دارد.
پرسشهای متداول
پاتریوت چیست؟
پاتریوت یک سامانه متحرک دفاع هوایی و موشکی شامل رادار، مرکز کنترل، پرتابگر و چند نوع موشک رهگیر است.
پاتریوت ساخت کدام کشور است؟
این سامانه ساخت ایالات متحده است.
سازنده پاتریوت کدام شرکت است؟
RTX یا Raytheon سازنده اصلی سامانه و موشکهای GEM-T است و Lockheed Martin خانواده PAC-3 را تولید میکند.
پاتریوت چه سالی وارد خدمت شد؟
نخستین نسخههای عملیاتی در دهه ۱۹۸۰ وارد خدمت ارتش آمریکا شدند.
PAC مخفف چیست؟
PAC مخفف Patriot Advanced Capability به معنای قابلیت پیشرفته پاتریوت است.
تفاوت PAC-2 و PAC-3 چیست؟
PAC-2 با انفجار کلاهک ترکشزا هدف را میزند، اما PAC-3 برای برخورد مستقیم به هدف طراحی شده است.
جدیدترین موشک عملیاتی پاتریوت چیست؟
PAC-3 MSE پیشرفتهترین رهگیر عملیاتی گسترده این سامانه است.
PAC-3 ACE چیست؟
ACE رهگیر ارزانتری است که در سال ۲۰۲۶ معرفی شد، اما هنوز وارد خدمت عملیاتی نشده است.
برد پاتریوت چقدر است؟
برد به نوع موشک و هدف بستگی دارد. ارقام دقیق PAC-3 MSE محرمانهاند و نمیتوان یک عدد را برای تمام مأموریتها اعلام کرد.
هر پرتابگر چند موشک حمل میکند؟
معمولاً چهار PAC-2، تا ۱۶ PAC-3 CRI یا ۱۲ PAC-3 MSE.
آیا پاتریوت میتواند هواپیما را سرنگون کند؟
بله؛ پاتریوت در اصل برای مأموریت ضدهواگرد طراحی شده است.
آیا پاتریوت میتواند موشک بالستیک را رهگیری کند؟
بله؛ PAC-3 و PAC-3 MSE برای دفاع پایانی مقابل موشکهای بالستیک تاکتیکی طراحی شدهاند.
آیا پاتریوت میتواند کینژال را رهگیری کند؟
آمریکا در سال ۲۰۲۳ رهگیری دستکم یک کینژال توسط پاتریوت اوکراین را تأیید کرد.
آیا پاتریوت میتواند تمام موشکهای هایپرسونیک را بزند؟
خیر. موفقیت به مسیر، مانور، ارتفاع، سرعت مرحله پایانی و شرایط درگیری بستگی دارد.
آیا پاتریوت میتواند اف-۳۵ را سرنگون کند؟
از نظر اصولی هر هواپیما میتواند در شرایطی هدف قرار گیرد، اما پنهانکاری اف-۳۵ فاصله کشف و تشکیل رد مناسب را کاهش میدهد.
قیمت هر موشک پاتریوت چقدر است؟
PAC-3 MSE در خرید داخلی آمریکا حدود ۴ تا ۵ میلیون دلار قیمت دارد؛ هزینه صادراتی و بسته کامل میتواند بیشتر باشد.
قیمت یک آتشبار پاتریوت چقدر است؟
با توجه به تعداد پرتابگر، موشک و پشتیبانی، معمولاً بیش از یک میلیارد دلار.
آیا پاتریوت در اوکراین موفق بوده است؟
این سامانه رهگیریهای مهمی انجام داده، اما تمام حملات را متوقف نکرده و با کمبود موشک و حملات اشباعی مواجه است.
آیا پاتریوت در جنگ خلیج فارس موفق بود؟
ادعاهای اولیه بسیار خوشبینانه بودند. گزارش GAO اعلام کرد شواهد کافی برای تأیید نرخ موفقیت ادعایی وجود نداشت.
آیا پاتریوت سابقه آتش خودی دارد؟
بله؛ در جنگ عراق سال ۲۰۰۳ یک تورنادوی بریتانیایی و یک F/A-18 آمریکایی با شلیک پاتریوت از دست رفتند.
پاتریوت بهتر است یا S-400؟
پاسخ به مأموریت بستگی دارد. S-400 برای دفاع ضدهوایی منطقهای بردبلند طراحی شده و PAC-3 MSE در دفاع پایانی ضدبالستیک سابقه بیشتری دارد.
پاتریوت بهتر است یا THAAD؟
این دو رقیب مستقیم نیستند. THAAD لایه ارتفاعبالا و پاتریوت لایه پایینتر و پایانی را پوشش میدهد.
مهمترین نقطه قوت پاتریوت چیست؟
توان دفاع بالستیک اثباتشده، شبکه بزرگ کاربران و رهگیر برخورد مستقیم PAC-3 مهمترین نقاط قوتاند.
بزرگترین ضعف پاتریوت چیست؟
هزینه بالا، محدودیت ذخیره موشک و امکان تحت فشار قرار گرفتن در حملات پرتعداد، بزرگترین ضعفهای آن هستند.
آیا پاتریوت غیرقابل نفوذ است؟
خیر. هیچ سامانه پدافندی موفقیت صددرصدی ندارد و پاتریوت نیز ممکن است اشباع، فریب، مختل یا هدف قرار گیرد.
